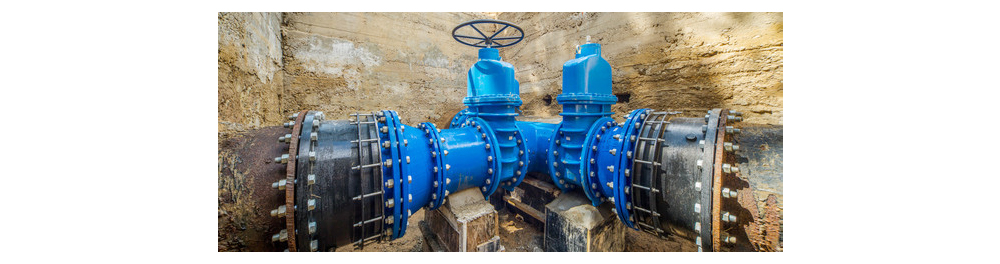

Válvula de compuerta de sello suave
Válvula de compuerta de sello suave, válvula industrial. La parte de apertura y cierre de la válvula de compuerta de sello blando es la placa de compuerta. La dirección del movimiento de la placa de compuerta es perpendicular a la dirección del fluido. La válvula de compuerta solo se puede abrir y cerrar completamente y no se puede ajustar ni estrangular. La puerta tiene dos superficies de sellado. Las dos superficies de sellado del modelo de válvula de compuerta más comúnmente utilizado tienen forma de cuña. El ángulo de la cuña varía según los parámetros de la válvula. El diámetro nominal es DN50~DN1200 y la temperatura de funcionamiento es: ≤200℃.

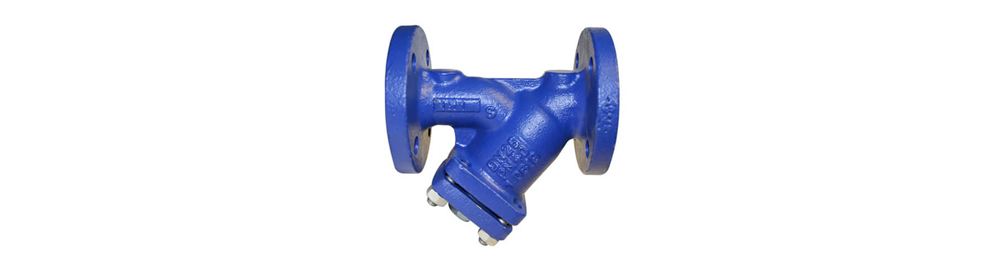

El filtro tipo Y es un dispositivo indispensable que se utiliza en tuberías de agua, petróleo, gas y diversos equipos. Elimina principalmente el medio en la tubería para proteger equipos como válvulas reductoras de presión, válvulas de alivio de presión, válvulas de nivel de agua fijas, bombas de agua, etc. Para lograr un funcionamiento normal. Al instalar, instálelo en la entrada. Generalmente, el filtro de agua usa 10~30 malla/cm², el filtro de aire usa 40~100 malla/cm² y el filtro de aceite usa 60~200 malla/cm².

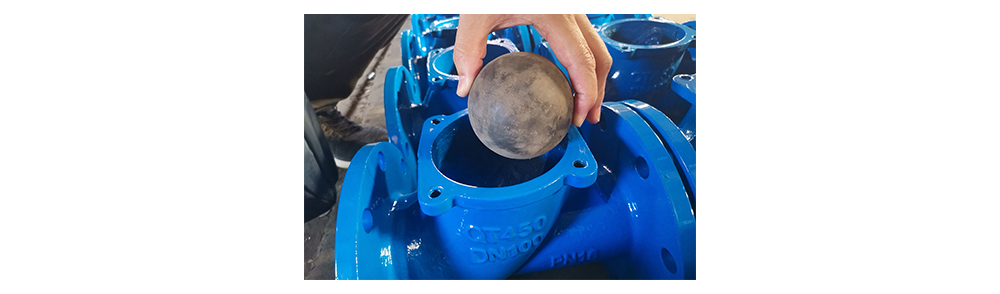

La válvula de retención de bola utiliza una bola rodante cubierta de goma como disco de válvula. Bajo la acción del medio, puede rodar hacia arriba, abajo, izquierda y derecha sobre la corredera integral del cuerpo de la válvula, abriendo o cerrando así la válvula: cierre silenciado, sin golpes de ariete y buen rendimiento de sellado. El cuerpo de la válvula adopta un canal de flujo de agua completo, con un gran caudal y pequeña resistencia. La pérdida de carga es un 50% menor que la del tipo swing. Se puede instalar horizontal o verticalmente. Se puede utilizar en sistemas de redes de tuberías de agua fría, caliente, industrial y doméstica. Es más adecuado para bombas sumergibles de drenaje y aguas residuales. La temperatura media es de 0~80℃.

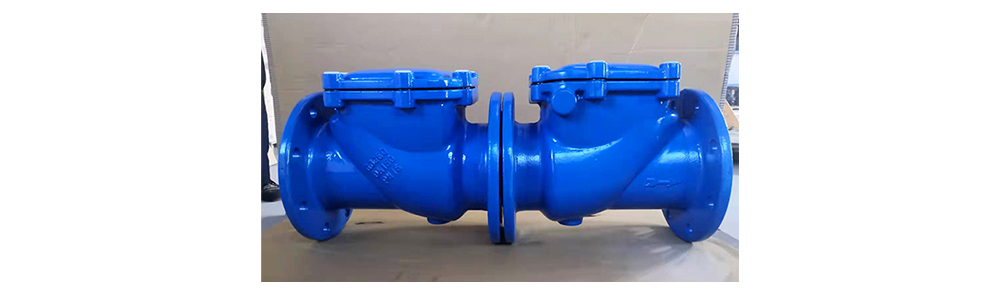

Válvula de retención de trampilla de goma
El diseño de las piezas de la válvula de retención con trampilla de goma consta principalmente de tres partes principales: cuerpo de la válvula, tapa de la válvula y trampilla de goma.
Los usos y características de las válvulas de retención con trampilla de caucho:
La trampilla de goma de la válvula está hecha de una placa de acero, una varilla de acero y una tela de nailon reforzada como respaldo, y la capa exterior está cubierta con goma. La trampilla de la válvula tiene una vida útil de hasta 1 millón de veces. La válvula de retención de aleta de caucho serie H44X (SFCV) adopta un diseño de área de flujo total, que tiene las características de una pequeña pérdida de carga de agua, no es fácil acumular residuos y es fácil de mantener. Las válvulas de retención de aleta de caucho de la serie H44X (SFCV) son principalmente adecuadas para sistemas de drenaje y suministro de agua instalados horizontalmente. Se pueden instalar en la salida de la bomba de agua para evitar daños por reflujo y golpes de ariete en la bomba. La válvula de retención de aleta de caucho serie H44X (SFCV) también se puede instalar en la tubería de derivación de la tubería de entrada y salida de agua del depósito para evitar que el agua de la piscina regrese al sistema de suministro de agua. Las válvulas de retención generalmente son adecuadas para medios limpios y no son adecuadas para medios que contienen partículas sólidas y alta viscosidad.

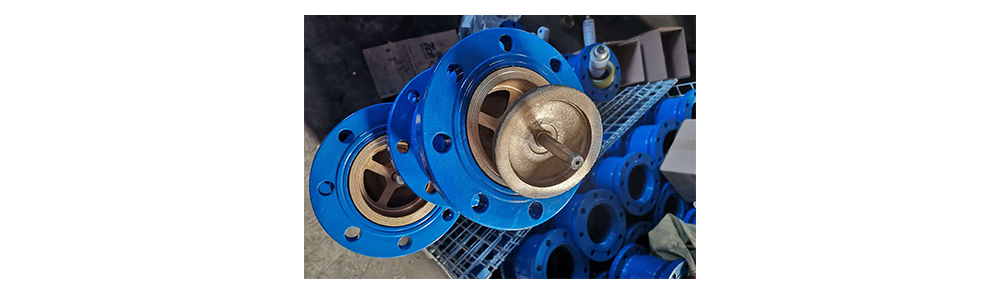

Válvula de retención silenciosa
Una válvula de retención silenciosa se refiere a una válvula que depende del flujo del propio medio para abrir y cerrar automáticamente el disco de la válvula para evitar el reflujo del medio. También se le llama válvula de retención, válvula unidireccional, válvula de retención silenciosa, válvula de flujo inverso y válvula de contrapresión. La válvula de retención es una válvula automática cuya función principal es evitar el reflujo del medio, la rotación inversa de la bomba y el motor de accionamiento y la liberación del medio del contenedor. Las válvulas de retención también se pueden usar en líneas que suministran sistemas auxiliares donde la presión puede aumentar por encima de la presión del sistema. Las válvulas de retención se pueden dividir principalmente en válvulas de retención oscilantes (que giran según el centro de gravedad) y válvulas de retención de elevación (que se mueven a lo largo del eje).

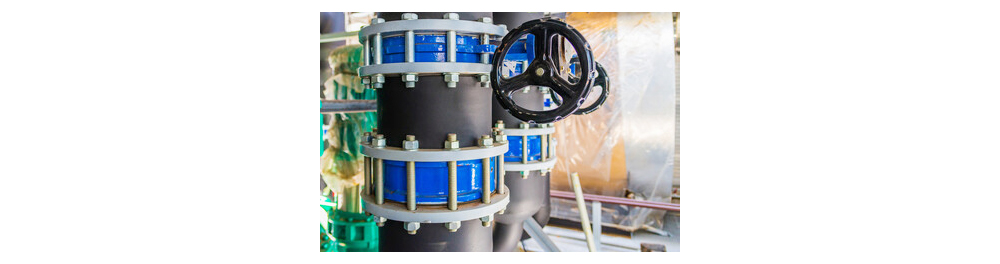

La válvula de mariposa tiene una estructura simple, de tamaño pequeño y liviana, y está compuesta por solo unas pocas piezas. Además, solo es necesario girarlo 90° para abrir y cerrar rápidamente, lo cual es fácil de operar. Al mismo tiempo, la válvula tiene buenas características de control de fluidos. La placa de mariposa de la válvula de mariposa se instala en la dirección del diámetro de la tubería. En el canal cilíndrico del cuerpo de la válvula de mariposa, la placa de mariposa en forma de disco gira alrededor del eje y el ángulo de rotación está entre 0° y 90°. Cuando gira a 90°, la válvula está completamente abierta. Cuando la válvula de mariposa con brida está en la posición completamente abierta, el grosor de la placa de mariposa es la única resistencia cuando el medio fluye a través del cuerpo de la válvula. Por lo tanto, la caída de presión generada por la válvula es muy pequeña, por lo que tiene buenas características de control de flujo. Las válvulas de mariposa tienen dos tipos de sellado: sello elástico y sello metálico. Para válvulas de sellado elástico, el anillo de sellado puede estar incrustado en el cuerpo de la válvula o unido a la periferia de la placa de mariposa.

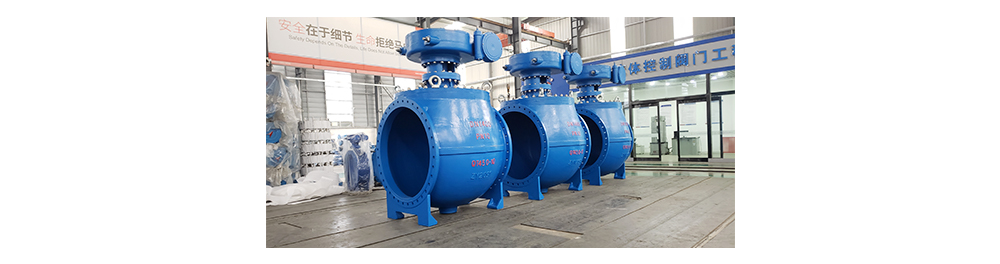

Válvula de semibola excéntrica
La válvula de semibola excéntrica es un tipo relativamente nuevo de válvula de bola. Tiene algunas ventajas únicas debido a su estructura, como que no hay fricción en el interruptor, el sello no es fácil de desgastar y el par de apertura y cierre es pequeño. Esto permite utilizar un tamaño reducido del actuador. Equipado con un actuador eléctrico de múltiples vueltas, el medio se puede ajustar y cortar herméticamente. Es ampliamente utilizado en petróleo, industria química, suministro y drenaje de agua urbana y otras condiciones de trabajo que requieren un corte estricto.
① La resistencia del fluido es pequeña y su coeficiente de resistencia es igual al de una sección de tubería de la misma longitud.
② Estructura simple, tamaño pequeño y liviano.
Las válvulas de bola de plataforma alta se pueden dividir en tipo de paso directo, tipo de tres vías y tipo de ángulo recto según la posición de su canal. Las dos últimas válvulas de bola se utilizan para distribuir medios y cambiar la dirección del flujo de los medios.
Se debe prestar atención a los siguientes aspectos al instalar y mantener la válvula de bola de tres piezas:
① Deje una posición para que gire la manija de la válvula.
② No se puede utilizar como limitación.
③ Las válvulas de bola con mecanismos de transmisión deben instalarse en posición vertical.

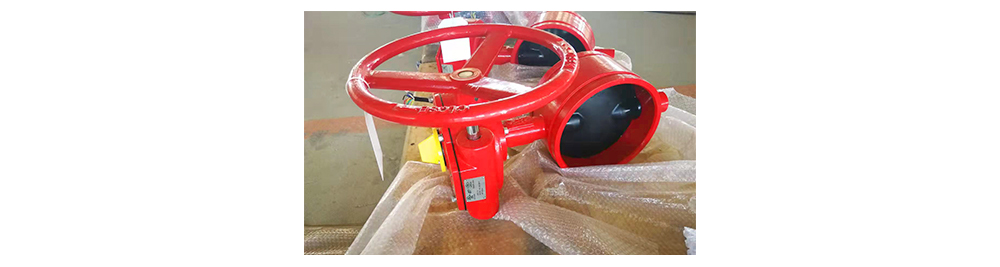

La válvula de mariposa de ranura adopta un engranaje helicoidal y un accionamiento helicoidal, y luego la leva gira para presionar o soltar el contacto en el dispositivo de señalización de acuerdo con la posición predeterminada, y se emiten las señales eléctricas correspondientes de “encendido” y “apagado” para mostrar la apertura. y estado de cierre de la válvula de mariposa. Hay dos tipos de válvulas de mariposa de ranura: válvula de mariposa de ranura de manija y válvula de mariposa de ranura de turbina.
① Pequeño y liviano, fácil de desmontar y reparar, y se puede instalar en cualquier posición.
② La estructura es simple y compacta, y la rotación de 90° se abre y cierra rápidamente.
③ El par de operación es pequeño, ahorra mano de obra y es liviano.
④ Las características del flujo tienden a ser lineales y el rendimiento del ajuste es bueno.
⑤ El número de pruebas de apertura y cierre puede llegar a decenas de miles de veces y la vida útil es larga.
⑥ Logre un sellado completo, la fuga de prueba de gas es cero.
